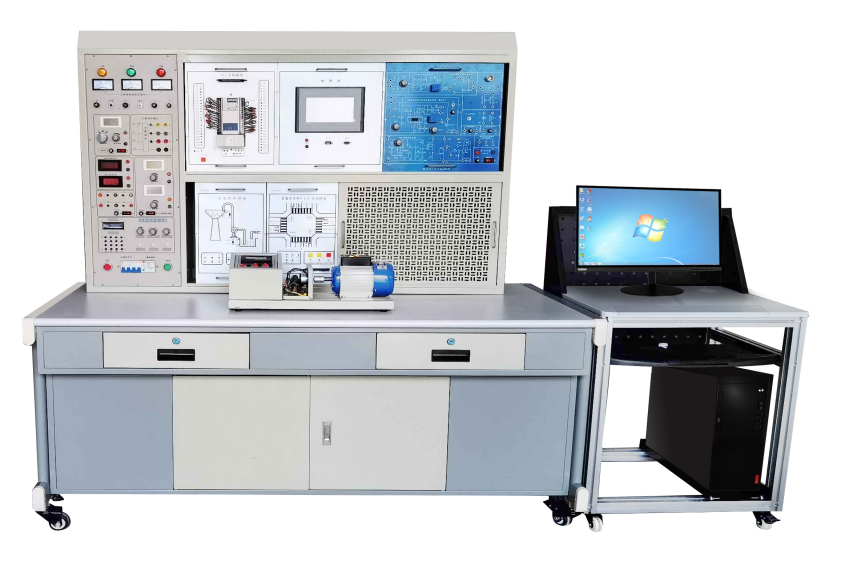

MY-406C电工综合技能实验装置

MY-406C 电工综合技能实验装置结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，实验挂箱包含PLC主机挂箱、变频器挂箱、触摸屏挂箱、PLC模拟负载挂箱、直流电机、步进电机实验装置、伺服电机实验装置、实验网孔板挂箱及丰富的验证演示装置。实验内容包括PLC的基础实验、PLC综合实验，变频器的认识、操作、参数设定及通讯实验，触摸屏的认识、操作应用实验，步时电机应用实验，伺服电机控制实验等，实验项目丰富、综合性强、紧跟世界工业自动化发展潮流。
一、产品特点
1、模块式结构，挂箱更换方便，便于组织各种实验项目及扩展新的实验功能。
2、适合就业前及岗前综合技能训练，适合高级工技能培训考核。
3、能进行小型工程项目设计、设备选型、安装调试、操作模拟。
4、只需三相四线交流电源即可投入使用，实验资源丰富、综合性强，有效节约实验用房。
5、安全性高，除配备电压型和电流型漏电保护器外，装置设有单片机全程监控的过载或短路软件截止保护功能，确保设备和人身安全。
二、技术性能
1、输入电压：三相四线制～380V±10% 50Hz
2、工作环境：温度范围-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：2500mm×700mm×1680mm
三、装置配备
（一）电源、信号源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝合金面板。为实验提供交流电源、直流电源、信号源、测试仪表、安全保护等。具体功能如下：
1、主控功能板
（1）三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压。
（3）装有～220V输出安全插座，为外部仪器提供安全工作电源。
2、直流电源
（1）一路直流0-30V连续可调直流电源、内置式继电器自动换档，多圈电位器连续调节，具有预设式限流保护功能，最大电流2A。
（2）提供±12V、+5V、+24V直流稳压电源，均有短路保护功能。
（3）恒流源一路：0-500mA连续可调，分2mA、20mA、500mA三档，具有输出开路，短路保护功能。
★3、DDS功率型函数发生器/频率计：
（1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
（2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
（3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
（4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
（5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
（6）频率计最高测量范围100MHz，自动换档。
（二）实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。设有抽屉和元器件储存柜。
（三）实验组件
1、PLC实验组件
配置三菱FX3U-48mR主机，集成数字量I/O（24路数字输入，24路数字量输出），FX2N-485BD通讯模块，FX0N-3A模拟量模块（2路输入，1路输出），SC-09通讯编程电缆及输出转接口、开关等。
2、PLC实验模拟单元

序号	编号	控制对象实验模块	实验教学目标
1	SX1	抢答器/音乐喷泉	通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。
2	SX2	装配流水线/十字路口交通灯	通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。
3	SX3	水塔水位/天塔之光	通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。
4	SX4	自动送料装车/四节传送带	通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。
5	SX5	多种液体混合装置	通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。
6	SX6	自动售货机	通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。
7	SX7	自控轧钢机/邮件分拣机	通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。
8	SX8	机械手控制/自控成型机	通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
9	SX9	加工中心	通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
10	SX10	四层电梯	通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。
11	SX11	步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成；直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。	通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。
12	SX12	自动洗衣机/电镀流水线	通过对洗衣机进出水时间、洗涤流程及电镀流水线中物块侵入不同溶液的时间、方式、先后顺序的控制，掌握多点PLC控制系统的综合应用能力。

3、变频器实验挂箱：
配置三菱FR-D720S/0.4KW变频器，带有RS485通讯及BOP操作面板。
4、触摸屏实验挂箱：
规格为7英寸，256色，了解工业触摸屏的功能及使用方法，掌握PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。
5、网孔板及器件：
规格为420mm×600mm，在网孔板上学会电气控制系统中各元器件的布局规划、安装、调试技能，接近工业现场。器件配有：交流接触器3只、时间继电器1只、按钮3只、热继电器2只、断路器1只、接线排20孔。
6、电机导轨及光码盘测速系统：
含光码盘测速系统（配有光电编码器）一套，导轨1幅，道轨平整度好，无应力变形，同心度好。
7、工控组态软件一套：
打开软件编程环境，任何实验都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实验动态跟踪教学。
8、PLC仿真实验软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）PLC编程训练、PLC程序编写测试等功能
（3）实现PLC运行模拟，对错误程序进行检查
9、交流伺服电机及控制系统一套：功率600W，绝缘等级B级。
10、高压无刷直流电机及控制系统一套：功率130W，绝缘等级B级。
11、交流电机一台，380V Y/△接法
12、传感器实验挂箱一个
13、电力电子实验实验挂箱一个
四、实验项目
（一）PLC基本技能实验
1.PLC认知实验（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.PLC仿真实验
（二）PLC模拟控制应用实验

3.数码显示控制
4.抢答器控制（优先级、数值运算，具有声效功能）
5.天塔之光控制（闪烁、发射、流水型）
6.音乐喷泉控制（具有声效功能）
7.十字路口交通灯控制
8.水塔水位控制
9.自动送料装车系统控制
10.四节传送带控制
11.装配流水线控制
12.多种液体混合装置控制

13.自控成型机控制
14全自动洗衣机控制（具有声效功能）
15.电镀流水线控制
16.自控轧钢机控制
17.邮件分拣机控制
18.自动售货机控制
19.机械手控制
20.三层电梯控制
21.四层电梯控制（实物）
22.加工中心控制（实物）

（三）PLC实物控制实验

23.直线运动位置识别、运动轨迹控制、定位控制
24.步进电机运动控制

25.井道电梯运行控制
26.挖土机的自动控制

（四）PLC高级技能实验（设计、安装、调试及检修）

27.三相电机点动控制线路
28.三相电机自锁控制线路
29.三相电机正反转控制线路

30.三相电机Y/△启动控制线路
31.三相电机顺序启动电气控制线路
32. C620车床的电气控制线路

（五）PLC、变频器、触摸屏综合应用技能实验

33.变频器功能参数设置与操作
34.变频器报警与保护功能
35.外部端子点动控制
36.变频器控制电机正反转
37.多段速度选择变频调速
38.变频器无级调速
39.基于外部模拟量(电压/电流）控制方式的变频调速
40.瞬时停电启动控制
41.PID变频调速控制
42.PLC控制变频器外部端子的电机正反转
43.PLC控制变频器外部端子的电机运行时间控制

44.基于PLC数字量控制方式的多段速
45.基于PLC模拟量控制变频开环调速
46.基于PLC通信方式的变频器开环调速
47.基于PLC通信方式的速度闭环控制
48.基于PLC模拟量方式的变频器闭环调速
49.变频器恒压供水系统的模拟
50.基于触摸屏控制方式的基本指令编程练习
51.基于触摸屏控制方式的LED控制
52.基于触摸屏控制方式的温度PID控制
53.PLC、触摸屏与变频器通信控制
54.基于MCGS的现场总线网络通信技术

（六）PLC控制直流电机调速实验
（七）PLC控制交流伺服电机实验
（八）传感器实验：
1．光电式传感器的转速测量测验
2．光电式传感器的旋转方向测量测验
3．温度传感器及温度控制测验（AD590）
4．温度传感器温度特性测验（AD590）
5．压阻式压力传感器的特性测验
（九）电力电子项目实验
1）单结晶体管触发电路（综合应用项目）
2）晶闸晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
3）晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
4）IGBT管直流斩波电路的调试与分析
5）双向晶闸管单相交流调（调光台灯）电路的制作与调试（综合应用项目）
五、装置配置表

序号	名称	单位	数量	备注
1	电源、信号源、仪器控制屏	台	1
2	实验考核桌	张	1
3	PLC及变频器挂箱	块	1	挂箱一	PLC挂箱一
				挂箱二	PLC
				挂箱三	PLC
				挂箱四	PLC
				挂箱五	PLC
				挂箱六	PLC
				挂箱七	PLC
				挂箱八	PLC
				挂箱九	PLC
				挂箱十	PLC主机挂箱（配三菱FX3U-48mR主机）
				挂箱十一	变频器实验挂箱（变频器模块D720 0.4KW）
4	FX2N-485BD通讯模块	个	1
5	FX0N-3A模拟量模块	个	1
6	触摸屏实验挂箱	块	1	彩屏，7英寸，昆仑通态
7	电机导轨及光码盘测速系统	套	1	含旋转编码器及转速表系统一套，导轨1幅，
8	交流伺服电机及控制系统	套	1
9	高压无刷直流电机及控制系统	套	1
10	三相交流电机	台	1
11	网孔板及器件	套	1	网孔板1块，交流接触器3只、时间继电器1只、按钮3只、热继电器2只、断路器1只、接线排20孔。
12	电力电子实验挂箱	套	1
13	传感器实验挂箱	套	1
14	PLC工控组态软件	套	1	打开软件编程环境，任何实验都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实验动态跟踪教学。
15	PLC仿真实验软件一套	套	1	（1）通过PLASH虚拟环境实时显示PLC的运行状态（2）PLC编程训练、PLC程序编写测试等功能（3）实现PLC运行模拟，对错误程序进行检
16	工业自动化数字孪生仿真软件（正版）	套	1	采用单片机技术，具备多路数字量输入输出、模拟量输入输出，有通讯接口与电脑相连，通过内置协议与上位机中虚拟仿真教学软件实时通讯，实现数据采集和对外控制等操作。具有RS232通信接口或USB通信接口、24路开关量输入接口及指示、24路开关量输出接口及指示、4路模拟量输入接口、4路模拟量输出接口、系统协同传感器模块将动作信号反馈给上位机仿真软件中的虚拟对象模型，虚拟对象模型给出反馈信号，PLC等智能控制器根据信号执行相应的输出操作，以此反应整个系统执行动作过程。能在具有物理属性的3D环境中进行虚拟设备的仿真调试。具有高度的人机交互性，通过虚拟对象进行各种与实际环境中相1同的操作。软件通过自动、手动和PLC控制三种模式再现了虚拟工业场景：三层电梯控制自动售货机机械手自动门天塔之光全自动洗衣机自动成型机红绿灯装配流水线四路抢答器音乐喷泉轧钢机邮件分拣物料分拣多级传输八段码显示多种液体混合双面铣床电镀槽交流电机正反转控制小车运动搅拌站汽车灯光控制汽车火花塞点火控制加工中心控制隧道监控自动扶梯 CA6140普通车床PLC改造控制 X62W万能铣床PLC改造控制 T68卧式镗床PLC改造控制 M7120平面磨床PLC改造控制 Z3050摇臂钻床PLC改造控制电动葫芦PLC改造控制 Z35摇臂钻床PLC改造控制 M1432A万能外圆磨床PLC改造控制
17	常用工具	套	1	一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；
18	测验说明书	套	1	指导学生实验
19	设备线缆	条	1	SC-09 PLC通讯线缆
		条	1	PC/触摸屏通讯线
		条	1	PLC/触摸屏通讯线
		条	40	红色Ф2自锁线（100CM）
		条	2	黑色Ф2自锁线（100CM）
		条	10	黄色Ф2自锁线（30CM）
		条	10	手枪式叠插线
		条	25	Ф4自锁线（100CM）
		条	10	Ф4自锁线（300CM）
		米		网线（每台4米）
20	电脑推车	辆	1	钢铝结构

友情提示：
1、设备验收：各采购单位收货时请检查电工综合技能实验装置的货品外观，核实电工综合技能实验装置的数量及配件，拒收处于受损状态的电工综合技能实验装置；
2、设备质保：金年会app将为各采购单位提供电工综合技能实验装置产品说明书内的质保条件和质保期，在质保范围内提供对电工综合技能实验装置的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的电工综合技能实验装置选型错误或购买数量错误，造成电工综合技能实验装置的退换货要求，将不被接受；
4、设备货期：对电工综合技能实验装置的发货期为参考值，如您需要了解电工综合技能实验装置的精确货期，请与金年会app的销售人员联系；
5、如各采购单位对电工综合技能实验装置有任何疑问，请致电：13643166905 ,我们将由专业技术人员为您提供有关电工综合技能实验装置的技术咨询。
