智能制造电气实验装置,智能制造电气实验设备,智能制造电气实验平

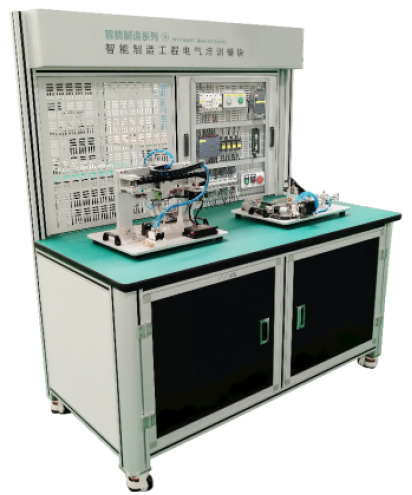

一、工作台简介
MYZN-01 智能制造电气实验平台工作台架是采用立式工作台形式设计，采用铝型材结构框架，木质材料桌面。配套有电气安装测验网板、数字化信息采集系统，电气控制系统等配套装置。是可用于各种不同基础培训模块放置与开展测验的载体。
二、主要技术参数：
1、供电电源：AC220V 50Hz；
2、使用功率：0.7kW；
3、框架材料：铝合金立柱框架；
4、桌面材料：高密度压缩板材制作，表面具有防静电桌垫；
5、封板材料：优质钣金；
6、通讯方式：以太网；
7、测验台尺寸：约1500*750*1750mm。
三、配套控制器系统
采用CPU 1214C，紧凑型PLC控制器带有1个PROFINET通信端口，集成输入/输出：14DI 24V直流输入，10晶体管输出24V直流，2模拟量输入0-10V DC或0-20MA，供电：直流DC 20.4-28.8V。每一工作单元由一台PLC承担其控制任务，多台实验装置可进行组合实现小型网络化的控制。

(S7-1200控制器)

1、控制器主要技术参数：
1) 供电电源：DC24V；
2) 工作存储器：100KB；
3) 装载存储器：4MB；
4) 保持性存储器：10KB；
5) 集成I/O:14点输入/10点输出；
6) 模拟量输入：2路输入；
7) 通讯方式：PROFINET。
2、触摸屏主要技术参数：
1) 通讯口：1个RS485、1个RS232、1个USB、1个网口；
2) 显示屏：7寸；
3) 通讯方式：RS232、RS485、以太网通讯等；
4) 网线连接口：RJ45。
四、配置参考清单

序号	名称	型号	数量	备注
1	工作台	1.供电电源：AC220V 50HZ; 2.使用功率：0.7KW 3.框架材料：半弧形铝合金立柱框架； 4.桌面材料：高密度压缩板材制作，表面具有防静电桌垫； 5.封板材料：优质钣金； 6.通讯方式：以太网； 7.尺寸：15007501750mm。	1套
2	警示灯	1.灯管为发光二极管 2.DC24V 常亮型 3.红/绿/黄三色	1只
3	开关电源	1.输入：AC220V 50HZ； 2.输出：DC24V 5A； 3.具有电流过载保护功能。	1只
4	PLC可编程序控制器	1.型号：S7-1200 1214C 2.I/O输入:14点 3.I/O输出：10点 4.模拟量输入：2点	1套
5	触摸屏	7寸 1个RS485、1个RS232、1个USB、1个网口	1台
6	交流空开	1P+N 10C	1只
7	熔断器座	RT18-32X	2只
8	熔断器	10A	2只
9	模数化插座	三芯 10A	1只
10	插头	三芯 10A	1只
11	中间继电器+底座	DC24V MY4N-J	4套
12	电源指示灯	AC220V 红色 Φ22开孔	1只
13	控制指示灯	DC24V 红色 Φ16开孔	1只
14	启动按钮	DC24V 绿色 Φ22开孔	1只
15	停止按钮	DC24V 红色 Φ22开孔	1只
16	急停按钮	DC24V 红色 Φ22开孔	1只
17	双层接线端子	UKK-05	20片
